№52. Одноэтажный каркасный дом 8х9

Проект каркасно-щитового дома №52 с эркером и габаритными размерами 8х9 метров представляет собой законченное объемно-планировочное решение, разработанное для возведения в условиях умеренно-континентального климата Центрального региона РФ, в частности для реализации в Костроме и Костромской области. Данный типовой проект относится к категории жилых домов коттеджного типа, предназначенных для круглогодичного (постоянного) или сезонного (дачного) проживания. Конструктивная система здания базируется на классической стоечно-ригельной схеме с наружными и внутренними несущими стенами каркасного типа. Заводская готовность элементов (домокомплект) позволяет минимизировать сроки монтажа на строительной площадке силами квалифицированной бригады плотников. При разработке проектной документации учтены положения СП 55.13330 «Дома жилые одноквартирные», регламентирующие состав помещений, требования к инсоляции и минимальную площадь комнат.

Концептуальные и объемно-планировочные особенности каркасного домика с эркером

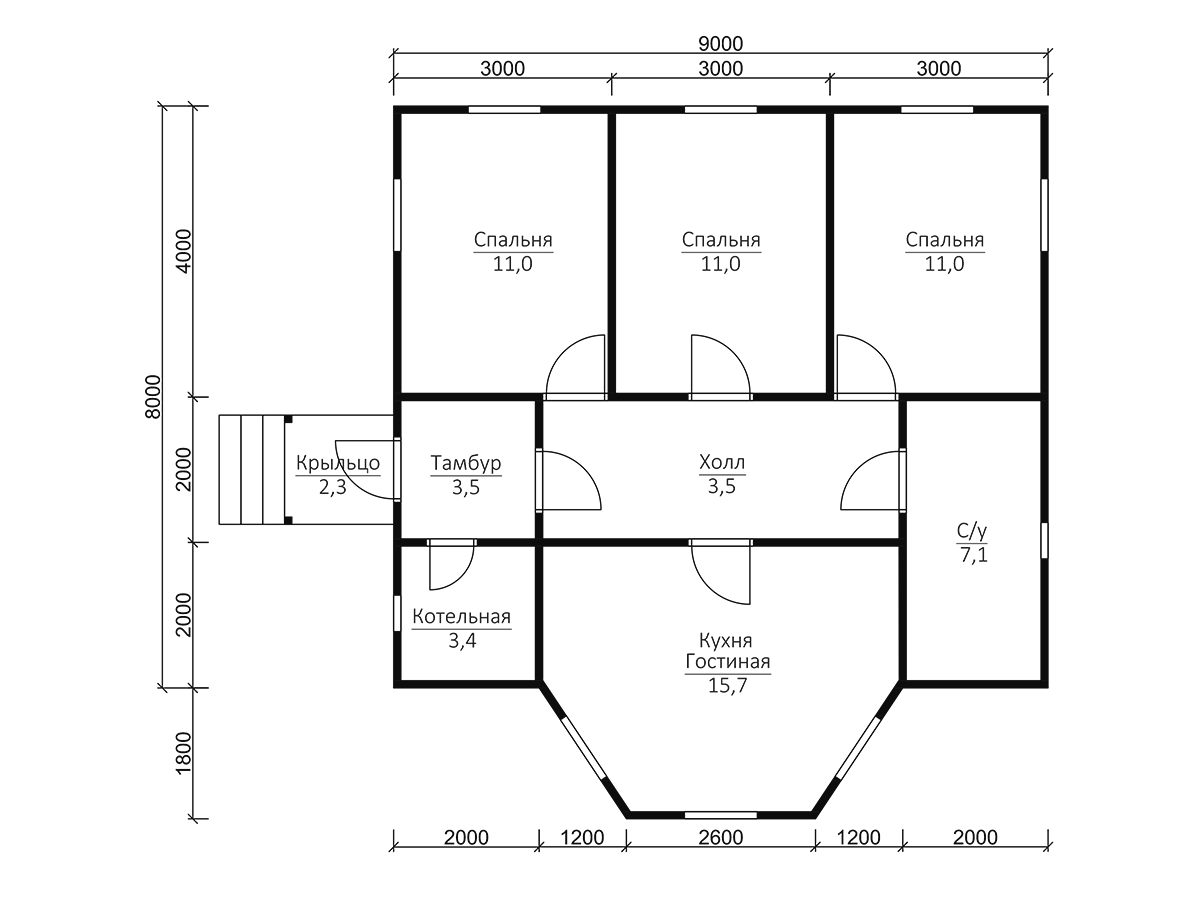

Архитектурная выразительность данного проекта достигается за счет включения в прямоугольный план эркера — выступающей части фасада, увеличивающей полезную площадь и улучшающей естественное освещение примыкающего помещения. Планировки разработаны с учетом принципов функционального зонирования, характерных для малоэтажного домостроения. Как правило, на первом этаже таких каркасных домиков размещается входная группа, тамбур, санузел, кухня и просторная гостиная, сопряженная с эркером, что создает эффект дополнительного пространства. Второй этаж (при наличии мансардного или полноценного второго уровня) отводится под приватную зону со спальными комнатами. Проекты подобных сборных домов отличаются гибкостью: возможна корректировка внутренних перегородок без изменения несущего остова, что позволяет адаптировать жилье под индивидуальные потребности заказчика. Эскизные решения фасадов часто предусматривают имитацию деревянного бруса, что позволяет отнести визуальное восприятие постройки к традиционному деревянному зодчеству, хотя конструктив остается каркасным (щитовым).

При разработке архитектурных чертежей особое внимание уделяется обеспечению требуемой кратности воздухообмена согласно действующим санитарным нормам. Инсоляция жилых помещений через эркерные окна проверяется расчетами в соответствии с требованиями по продолжительности освещения прямыми солнечными лучами. Важно отметить, что планировки типовых проектов, представленные в каталоге, носят рекомендательный характер и могут быть адаптированы под конкретный земельный участок. Для узких или сложных по конфигурации участков разрабатываются малогабаритные или узкие модификации каркасников. Возведение таких дачных и садовых домиков регламентируется также положениями Градостроительного кодекса РФ в части получения разрешительной документации, если объект не относится к садовым или жилым строениям, возводимым без разрешения на строительство (в случае с ИЖС требуется уведомление).

Энергоэффективность и тепловой контур здания обеспечиваются не только качественным утеплителем, но и отсутствием мостиков холода в местах примыкания оконных и дверных блоков. Современные каркасные дома (каркасники) проектируются с учетом минимизации инфильтрации холодного воздуха, что критически важно для зимних условий эксплуатации. Теплые решения включают применение ветрозащитных и пароизоляционных пленок в конструкции стен. Проект №52 относится к категории экономичных (эконом-класса) решений, предлагая оптимальную площадь помещений без излишеств, что снижает бюджет строительства и последующие эксплуатационные расходы на отопление.

Фундаментостроение и основание под малоэтажный жилой дом

Выбор типа фундамента для каркасного здания выполняется на основании инженерно-геологических изысканий и в строгом соответствии с требованиями СП 22.13330 «Основания зданий и сооружений». Учитывая относительно небольшой вес каркасно-щитовой конструкции по сравнению с каменными или брусовыми аналогами, для данного проекта обосновано применение малозаглубленных фундаментов. В условиях Костромской области, характеризующихся сезонным промерзанием грунтов и наличием пучинистых оснований, наиболее рациональным решением часто выступает устройство винтовых свай или буронабивных свай с монолитным ростверком. Фундамент на винтовых сваях позволяет передать нагрузку от здания на глубинные, не подверженные морозному пучению слои грунта, что гарантирует стабильность геометрии всего строения и исключает неравномерные осадки.

Расчет несущей способности свайного поля или ленточного фундамента производится с учетом сбора всех нагрузок согласно СП 20.13330 «Нагрузки и воздействия». Учитываются постоянные нагрузки от собственной массы конструкций (домокомплект, кровля, перекрытия), временные длительные нагрузки (мебель, оборудование, люди) и кратковременные (снеговые и ветровые). Для двухскатной или вальмовой кровли расчет снеговой нагрузки производится по соответствующим схемам с учетом коэффициентов перегрузки. Монтаж фундамента (установка, заливка) осуществляется строго по проекту, с обязательным инструментальным контролем высотных отметок. Организация строительства на нулевом цикле должна соответствовать требованиям СП 48.13330 по безопасности труда и геодезическому сопровождению.

Пространство между сваями (цоколь) в последующем закрывается фальш-панелями или забиркой для предотвращения продувания подполья и защиты перекрытия первого этажа. При устройстве мелкозаглубленных ленточных фундаментов обязательным мероприятием является устройство песчаной подушки и кольцевого дренажа для отвода верховодки. Производство работ по устройству оснований требует строгого соблюдения технологических регламентов и входного контроля материалов (бетон, арматура). Типовые проекты в каталоге компании содержат привязку фундамента к конкретным гидрогеологическим условиям площадки застройки, что является обязательным условием для долговечной эксплуатации здания.

Конструктивная система стены, перекрытия и стропильная группа

Несущий остов каркасного дома (каркасника) представляет собой пространственную систему, состоящую из деревянных стоек, верхних и нижних обвязок, балок перекрытий и стропильной системы. Для изготовления силовых элементов каркаса применяются пиломатериалы хвойных пород, соответствующие требованиям ГОСТ 8486-86 и ГОСТ 24454-80 по сортности, влажности и размерам сечения. Использование калиброванных и антисептированных пиломатериалов заводской готовности исключает деформации и биологическое поражение древесины в процессе эксплуатации. Сборка узлов каркасно-щитового дома осуществляется на гвоздевых соединениях, металлических перфорированных пластинах или с использованием современных вклеенных стержней, согласно СП 64.13330 «Деревянные конструкции». Проектные решения обеспечивают пространственную жесткость здания, способную воспринимать ветровые нагрузки.

Стеновой пирог каркасного строения (каркасно-щитового) проектируется в соответствии с теплотехническими требованиями СП 50.13330 «Тепловая защита зданий». Расчетное сопротивление теплопередаче ограждающих конструкций для климатических условий Костромы обеспечивается укладкой эффективного утеплителя (минераловатные плиты на базальтовой основе) в толщу каркаса. С внутренней стороны монтируется пароизоляционная пленка, препятствующая диффузии водяного пара в утеплитель, а с наружной — гидроветрозащитная мембрана. Наружная отделка (покраска, имитация бруса) выполняет не только декоративную, но и защитную функцию. Устройство эркера требует тщательной проработки узлов примыкания стен и кровли, чтобы исключить образование щелей и промерзание в зимний период.

Перекрытия (межэтажные и чердачные) выполняются по деревянным балкам, расчет которых ведется по предельному состоянию (прогибам и несущей способности). Звукоизоляция междуэтажных перекрытий достигается применением акустических материалов и устройством «плавающего» пола. Стропильная система формирует тот или иной тип крыши: двускатную, четырехскатную (вальмовую) или шатровую. Выбор конфигурации (в проекте №52 может быть реализована двухскатная или вальмовая крыша) влияет на парусность здания и сложность монтажа. Кровельное покрытие (металлочерепица, профнастил, мягкая кровля) выбирается с учетом архитектурного облика и бюджета. Подкровельное пространство вентилируется для удаления конденсата, что продлевает срок службы деревянных конструкций и соответствует указаниям СП 70.13330 по приемке работ.

Организационно-технологические аспекты строительства и контроль качества

Процесс возведения каркасного дома под ключ требует четкого планирования и соблюдения технологической последовательности операций. Производство домокомплекта на собственных мощностях позволяет осуществлять жесткий пооперационный контроль геометрических размеров и качества обработки древесины. Доставка элементов на площадку осуществляется специализированным транспортом, что минимизирует повреждения при транспортировке. Услуги профессиональной бригады плотников, специализирующейся на малоэтажном деревянном домостроении, гарантируют соблюдение технологии сборки и узловых соединений. Монтаж ведется в строгом соответствии с проектом производства работ, где учтены требования СП 70.13333 по приемке скрытых работ (анкеровка стоек, укладка утеплителя, пароизоляция).

Технический контроль (технадзор) осуществляется на всех этапах — от закладки фундамента до финишной отделки. Исполнительная документация, включая акты освидетельствования скрытых работ, ведется в соответствии с нормативными требованиями и подтверждает качество выполненных операций. Особое внимание уделяется геодезической выверке вертикальности стоек и горизонтальности обвязок, так как отклонения могут привести к перекосам конструкций. Компания, осуществляющая строительство, должна иметь соответствующий опыт и материально-техническую базу. Заказчику предоставляется прозрачный расчет сметной документации (расценки), где детализированы цены на материалы и работу. Расчет стоимости (сколько стоит построить) производится индивидуально на основании утвержденного проекта и спецификации.

Соблюдение регламентированных сроков строительства (изготовление и возведение) достигается за счет поточности производства и высокой организации труда. Поиск надежного подрядчика (фирмы, организации) часто осложнен наличием предложений с низкой ценой, что может быть следствием экономии на материалах или квалификации персонала. Поэтому ищущий подрядчика заказчик должен ориентироваться на компании, предлагающие не просто дешево, а оптимально по соотношению цены и качества. На этапе заключения договора важно ознакомиться с каталогом выполненных объектов (фото), уточнить, предусмотрена ли акция на монтаж или проектирование. Готовые проекты могут быть адаптированы: от компактных малометражных дачных вариантов до просторных коттеджей для постоянного проживания. Выбор в пользу профессионального исполнителя гарантирует соответствие построенного объекта всем требованиям безопасности и комфорта.

Заказать строительство домов и бань из профилированного бруса, а также реализацию каркасных проектов, включая дом №52, целесообразно в профильной компании, специализирующейся на малоэтажном деревянном домостроении. Ключевые преимущества такого подхода заключаются в комплексном проектировании и выполнении работ под ключ, применении нормативно обоснованных конструктивных решений, наличии собственных производственных мощностей и постоянных бригад плотников, осуществлении технического контроля на всех этапах, предоставлении прозрачного расчета сметной документации и строгом соблюдении регламентированных сроков строительства.
